CNC sústruh MCK40/MCK46 so šikmým-lôžkom (polo-priložený)

Obrábacie stroje série MCK40 a MCK46 sa vyznačujú robustným a spoľahlivým dizajnom lôžka so sklonom 35{11}}. Vybavené revolverovým systémom nástrojov, upínanie a výmena nástrojov sú pohodlné a efektívne, čo umožňuje flexibilné prispôsobenie rôznym scenárom obrábania. Výkon vretena je vynikajúci; vretenový motor MCK46 má výkon 7,5 kW, čím poskytuje silnejší výkon na splnenie rôznych potrieb spracovania. Dynamická rýchlosť vretena je 100-4500 ot./min., maximálny priemer otáčania je 420/460 mm a maximálny priemer priechodného otvoru tyče je 40 mm.

Zaslať požiadavku Chat teraz

Funkcia

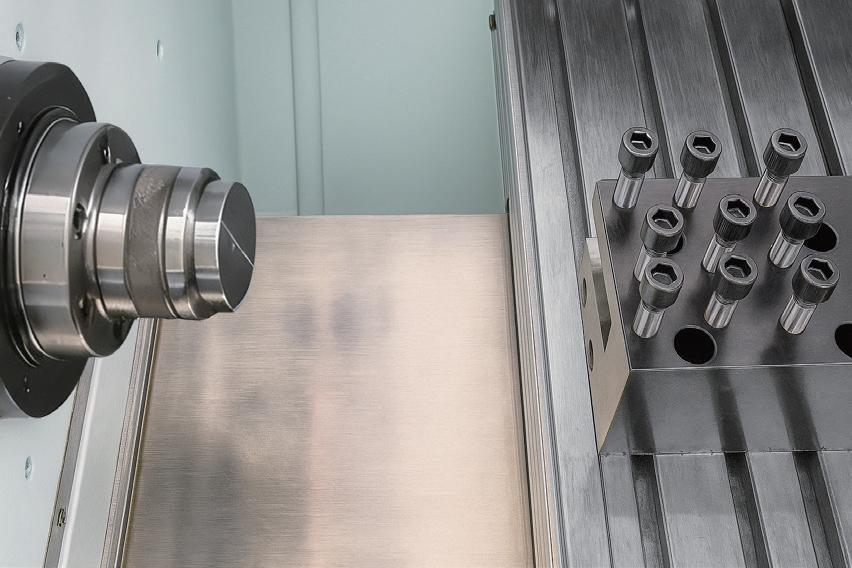

Gang{0}}typ nástrojov ponúka flexibilitu a vysokú efektivitu.
Obrábacie stroje série MCK40 a MCK46 sú vybavené 35-stupňovou integrovanou konštrukciou so šikmým lôžkom, ktorá zaisťuje robustnosť a spoľahlivosť. Upínanie a výmena nástrojov, ktoré sú vybavené skupinovým{12}}systémom nástrojov, sú pohodlné a efektívne a umožňujú flexibilné prispôsobenie rôznym scenárom obrábania. Výkon vretena je vynikajúci; vretenový motor MCK46 má výkon 7,5 kW, čím poskytuje silnejší výkon na splnenie rôznych potrieb spracovania. Dynamická rýchlosť vretena je 100-4500 ot./min., maximálny priemer otáčania je 420/460 mm a maximálny priemer priechodného otvoru tyče je 40 mm.

Parametre produktu

Projekt	Meno	MCK40	MCK46
Kapacita spracovania	Maximálny priemer výkyvu nad posteľou	Φ420 mm	Φ460 mm
	Maximálny priemer otáčania nad vozíkom	Φ150 mm	Φ150 mm
	Maximálna dĺžka obrobku	/	/
	Maximálny priemer tyče cez-priemer otvoru	Φ40 mm	Φ40 mm
Pohyb osi X/Z	Efektívne cestovanie na osi X{0}	700 mm (meranie priemeru)	800 mm (meranie priemeru)
	Efektívne cestovanie po osi Z	Klieštinové skľučovadlo: 400 mm	Klieštinové skľučovadlo: 400 mm
	Rýchlosť rýchleho posuvu osi X/Z-	15/25 mm/min	15/25 mm/min
	Špecifikácie lineárneho vedenia osi X/Z-	30/25	30/25
	Priemer/rozstup guľôčkovej skrutky osi X/Z-	2508/3210	2508/3210
	Servomotor osi X/Z-	6Nm/6Nm	6Nm/6Nm
Vreteno	Typ vretenového nosa	A2-5	A2-5
	Priemer otvoru-vretena	Φ48 mm	Φ48 mm
	Maximálna rýchlosť vretena	Elektrické vreteno 100-4500 ot./min	Elektrické vreteno 100-4500 ot./min
	Maximálna rýchlosť vretena	Elektrické vreteno 100-4500 ot./min	Mechanické otáčky vretena: 100-3000 ot./min (voliteľné)
	Výkon motora vretena	5,5 kW	7,5 kW
	Špecifikácie skľučovadla a rotačného valca	40 čeľusťové skľučovadlo 646	40 mm skľučovadlo 646
Koník	Špecifikácie rukávov koníka	/	/
	Pojazd objímky koníka	/	/
	Spôsob podávania koníka	/	/
Rezné nástroje	Špecifikácie držiaka nástrojov	Φ20 * 20 mm	Φ20 * 20 mm
	Špecifikácie nudnej tyče	Φ20 mm	Φ20 mm
	Dota (pozícia noža)	Usporiadanie nástrojov	Usporiadanie nástrojov
Ďalšie špecifikácie	Typ konštrukcie strojového lôžka	Lôžko so sklonom 35 stupňov	Lôžko so sklonom 35 stupňov
Vonkajšie rozmery	Dĺžka * šírka * výška	191014201730	191014201730
Vonkajšie rozmery	Hmotnosť stroja	Približne 2100 kg	Približne 2100 kg

Štandardné príslušenstvo

1. Servo systém Baoyuan	5. Hydraulický systém	9. Výstražné svetlo
2. Hydraulický valec	6. Chladiaci systém	10. Zahrnuté nástroje
3. Hydraulické skľučovadlo	7. Automatický mazací systém	11. Návod na obsluhu
4. Servo hydraulická zdvíhacia hlava náradia	8. Systém osvetlenia
